중저압 차단기

  • 다양한 라인업

    건설, 산업, 원자력, 조선소 등 다양한 사용처의 제품군

  • 사용자 중심 설계

    간편한 설치 및 유지 보수를 위한 첨단 맞춤 설계

  • 신뢰성 확보

    첨단 기술 및 연구개발을 기반으로 안정성 강화


최고의 차단 용량과 다양한 제품으로 일반 주택에서 사용되는 MCCB부터 산업 플랜트에 설치되는 ACB, VCB까지 다양한 제품군을 보유하고 있으며, 어떠한 부하 환경에서도 안심하고 차단할 수 있어 전력 설비를 더욱 안전하게 보호합니다. 또한 DEKRA, KERI, CESI와 같은 국제 공인 검사 기관 테스트를 통해 유연성, 안전성, 신뢰성을 확보하였습니다.

  • 배선용차단기(MCCB)
  • 누전차단기(ELCB)
  • 전자개폐기(MS)
  • 기중차단기(ACB)
  • 진공차단기(VCB)
  • 소형차단기(MCB)
  • 소형누전차단기(RCCB)
  • 모터보호계전기
  • 복합보호계전기
  • 전력계측기

제품 사양


  • 배선용차단기(MCCB)

    특징

    • 향상된 차단 성능과 다양한 제품 전개
    • 국내 최대 차단용량과 선택차단 성능으로 최적의 계통 보호 가능
    • 전 제품 가조정 기능 채택

    사양

    • 15A ~ 1600A, 5kA ~ 150kA
    • Ui = 1000V, Ics = 100% Icu
    • 전 제품 가조정 기능 채택
    • 상세사양 및 내용은 카탈로그를 참조 및 담당자 연락
  • 누전차단기(ELCB)

    특징

    • 더욱 정밀한 누전 보호로 설비의 안전성 강화
    • MCCB와 내부 부속장치 공용 사용 및 사이즈 호환
    • 누전 감도 전류 및 동작 시간 가조정
    • 시설 장소에 따라 산업용 / 주택용 누전차단기 구분 안전성 추가확보

    사양

    • 15A ~ 800A, 2.5kA ~ 85kA
    • Ics = 100% Icu
    • 정격 감도 전류 가조정: 100 - 300 - 500 - 1000(mA)
    • 감도 전류 동작시간 가조정: 0 - 200 - 500 - 1000(ms)
    • 상세사양 및 내용은 카탈로그를 참조 및 담당자 연락
  • 전자개폐기(MS)

    특징

    • 견고한 내구성과 향상된 절연성능, 다양한 산업설비에 적용 가능한 모터 보호 제어 솔루션
    • 상부 보조접점 구조로 설치 면적 축소
    • 소비전력 절감형 보조계전기
    • 과부하 계전기 직렬 연결 (~100A)

    사양

    • 9~800AF(8개 프레임)
    • 정격 절연 전압 1000V(50A~)
    • AC/DC Free Voltage(115A~)
    • 상세사양 및 내용은 카탈로그를 참조 및 담당자 연락

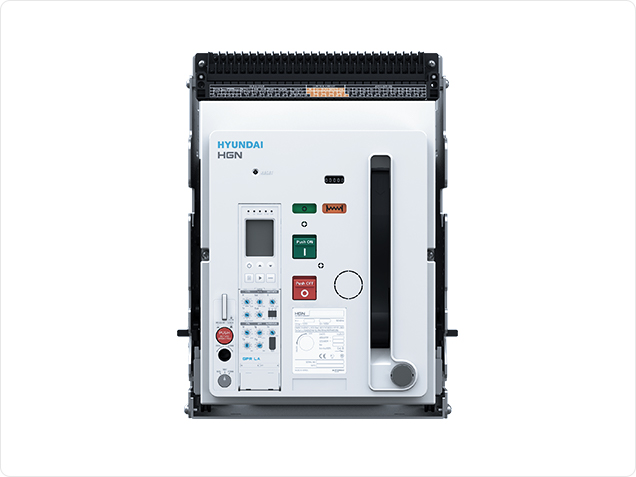

  • 기중차단기(ACB)

    특징

    • 최대 단락 용량 : 150kA(6300A at 500V)
    • 인입출 Body 장착으로 유지보수 용이
    • 다양한 부속 장치 및 고기능 보호계전기(OCR)
    • Bus Bar 단자 수평/수직 변경 가능
    • 구형타입 맞춤형 리트로핏 ACB 교체 솔루션 제공

    사양

    • HGS 1600/3200 2개 AF (프레임)
    • HGN 2000/4000/5000/6300 4개 AF(프레임)
    • 상세사양 및 내용은 카탈로그를 참조 및 담당자 연락
  • 진공차단기(VCB)

    특징

    • 다양한 기종 전개와 편리성이 강화된 고압 계통보호 솔루션
    • 다양한 제어 전원 및 취부 방식
    • 최신 규격 최상위 등급 취득(IEC 62271-100)
    • 정격 단시간 4초
    • 편리한 유지 보수: VI 마모 상태 육안 확인 가능

    사양

    • 7.2/12/17.5kV ~50kA, ~4000A
    • 24kV, ~40kA, ~3150A
    • 36kV, ~40kA, ~3150A
    • 상세사양 및 내용은 카탈로그를 참조 및 담당자 연락
  • 소형차단기(MCB)

    특징

    • 간편한 Din-rail 부착 타입
    • 컴팩트한 디자인, 듀얼터미널, 옵션 공통 사용

    사양

    • 정격차단용량 6/10kA
    • 정격전류 1~100A, 순시동작특성 B,C,D
    • 다양한 부속장치 AUX, ALT, SHT, UVT, SHT, PLD
    • 상세사양 및 내용은 카탈로그를 참조 및 담당자 연락
  • 소형누전차단기(RCCB)

    특징

    • 컴팩트한 디자인, 듀얼 터미널, 이중상태표시창

    사양

    • 정격누설감도전류 10/30/100/300/500mA
    • 프레임 63/100AF, 단락차단용량 6kA
    • 상세사양 및 내용은 카탈로그를 참조 및 담당자 연락
  • 모터보호계전기

    특징

    • 다양한 모터 보호요소, 과부하 예비 경보, 실시간 부하율 표시
    • 고장이력저장 및 조회, 누적 운전시간 표시
    • 32비트 ARM CORE MCU기반 실시간 데이터 처리

    사양

    • 누전형, 순시형, 통신형
    • 상세사양 및 내용은 카탈로그를 참조 및 담당자 연락

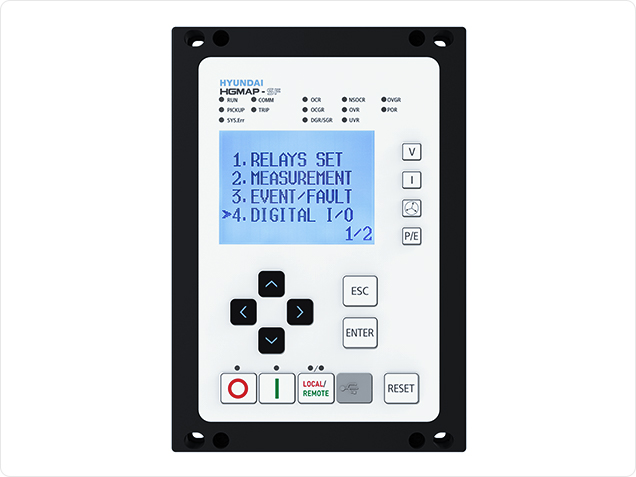

  • 복합보호계전기

    특징

    • 보호 및 계측기능: Feeder/Incoming/Motor/TR/신재생
    • 전압/전류 벡터도 표시
    • 제품사이즈 최적화 및 경량화
    • EMC 차폐 및 방열 구조

    사양

    • 접지 및 비접지, 신재생,변압기 보호기능
    • 계측기능 전압, 전류, 전력, 전력량, 역률, 주파수, 고조파, Demand
    • 상세사양 및 내용은 카탈로그를 참조 및 담당자 연락

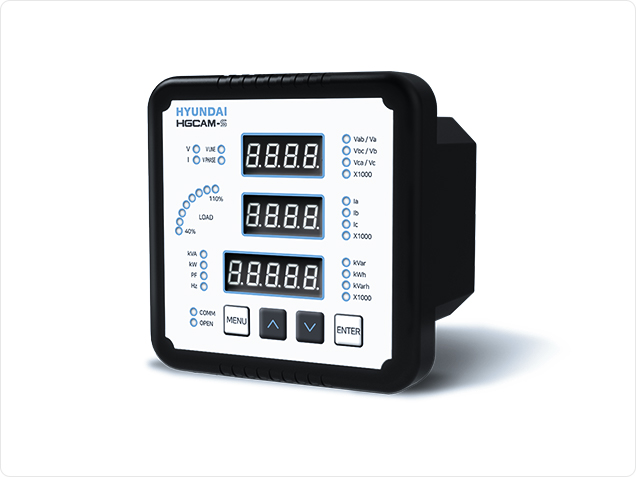

  • 전력계측기

    특징

    • 계측정밀도 IEC62053 만족제품
    • 전류, 상전압, 선간전압 등 다양한 계측
    • RS485 MULTI-DROP 통신 방식, MODBUS-RTU Protocol 지원
    • 오결선 점검, Demand Control, Remote ACB ON/OFF 기능지원

    사양

    • 계측기능 전압, 전류, 전력, 전력량, 역률, 주파수, 고조파, Demand
    • 상세사양 및 내용은 카탈로그를 참조 및 담당자 연락

규격 및 인증현황


  • IEC60076
  • ANSI C57.12.00
  • CSA-C88-M90
  • AS2374
  • DIN
  • BS
  • NEMA-TR1
  • GOST
  • JEC2200
  • KS

제품 사진

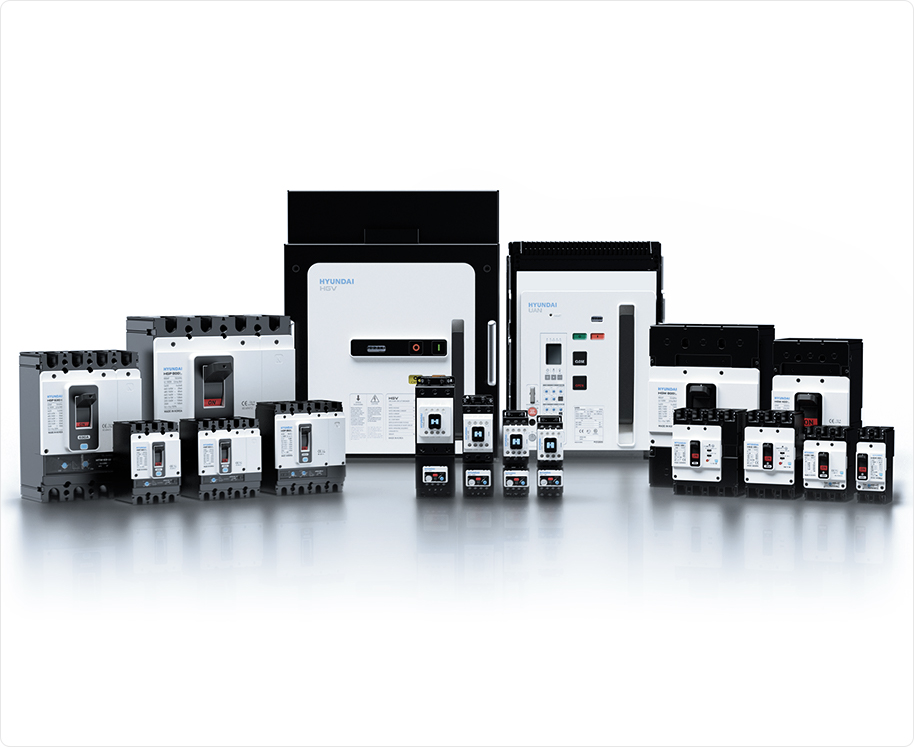

  • HG 시리즈 제품 라인업

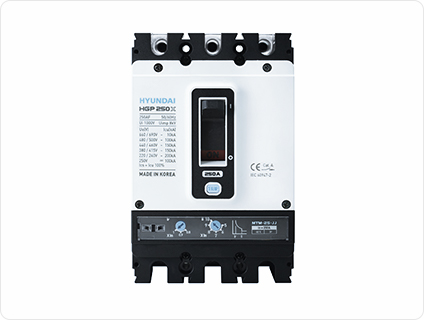

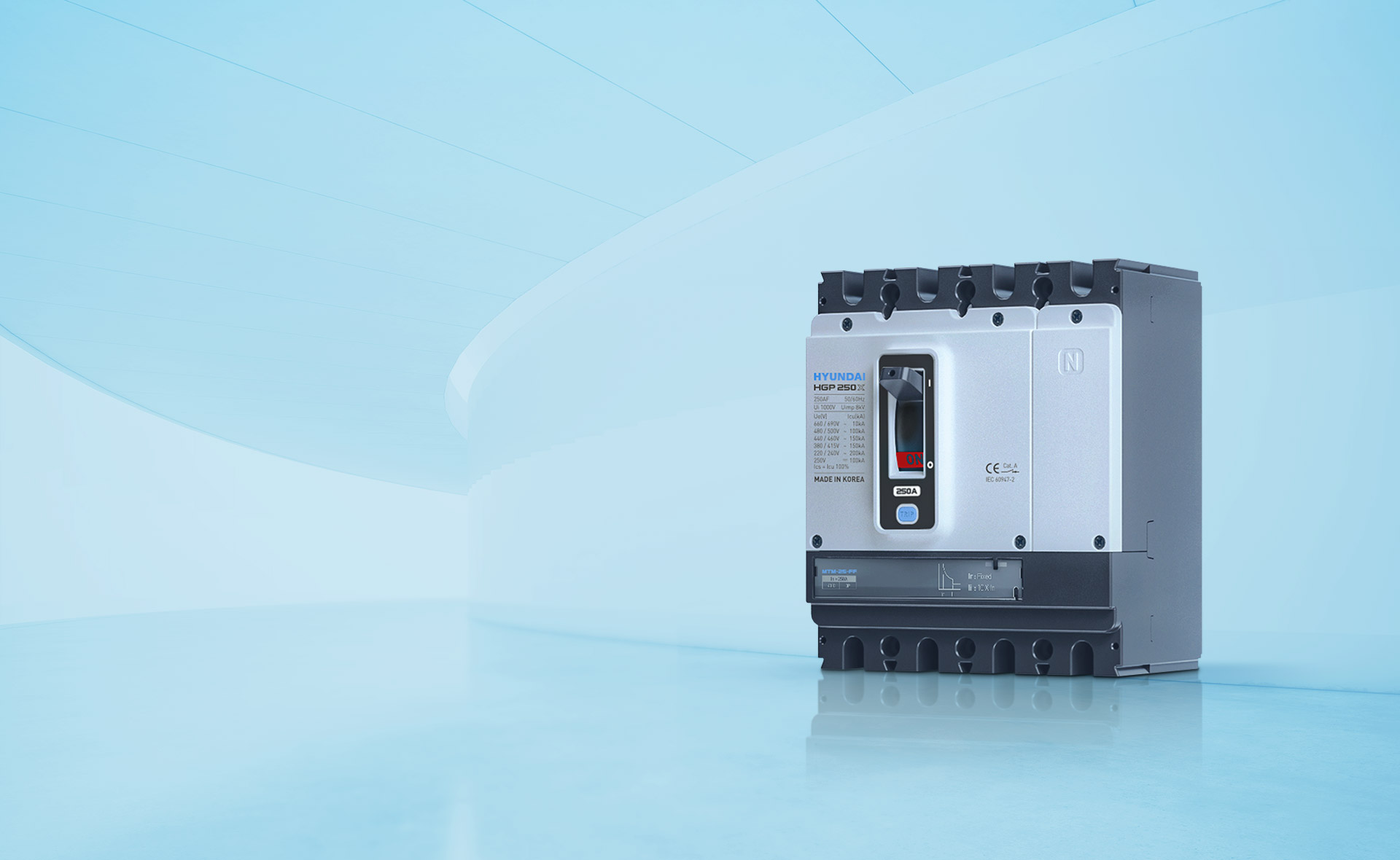

  • HG-HGP250X

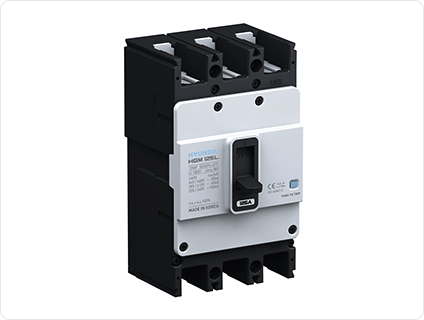

  • HGM시리즈 125(ZCT)

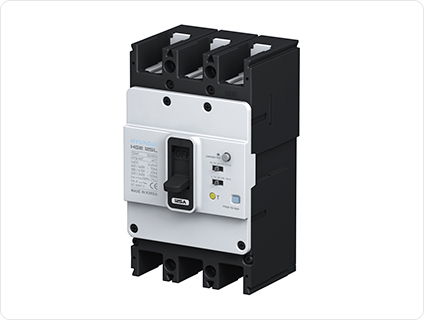

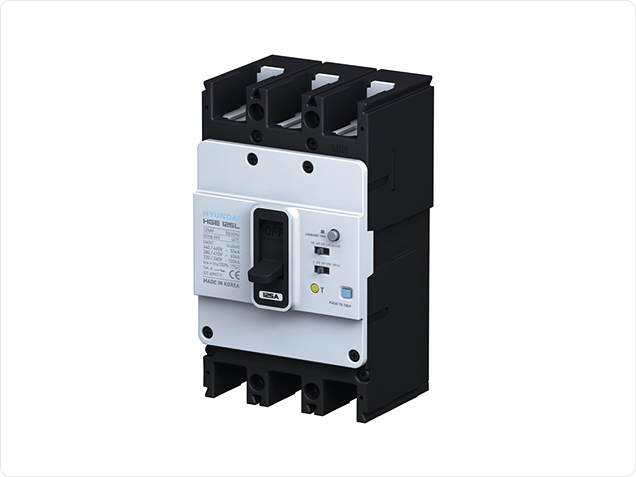

  • HGE시리즈 125R

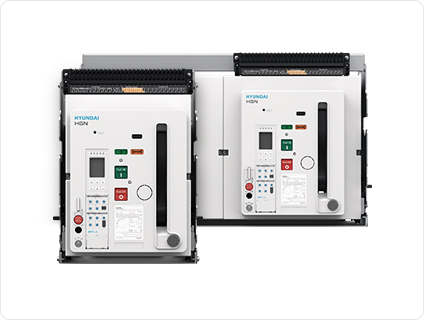

  • ACB

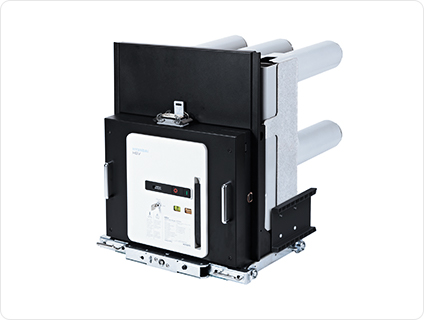

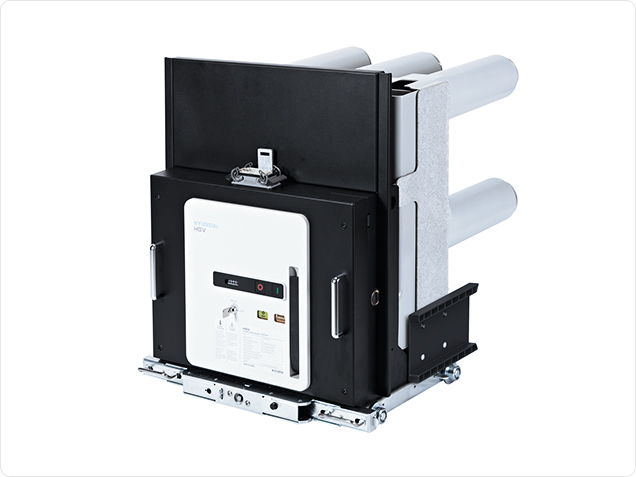

  • HG Series HGV TYPE 진공차단기

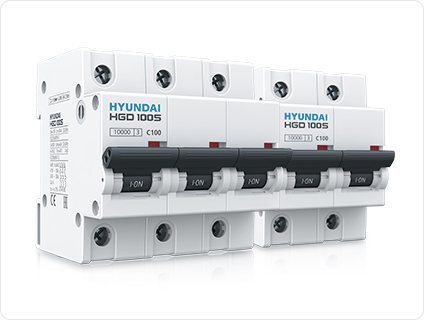

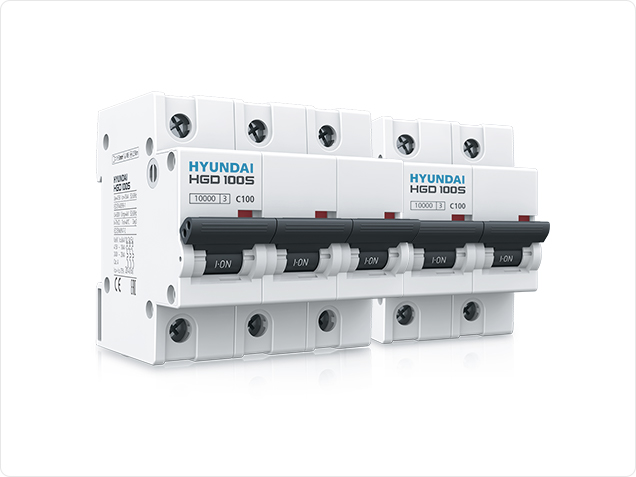

  • HGD100S 2P, 3P

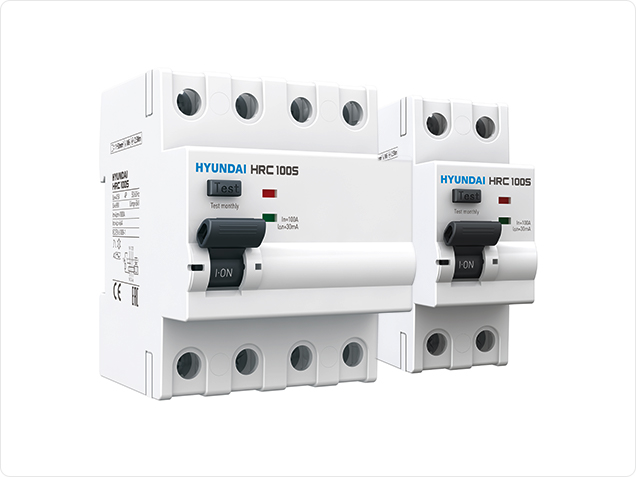

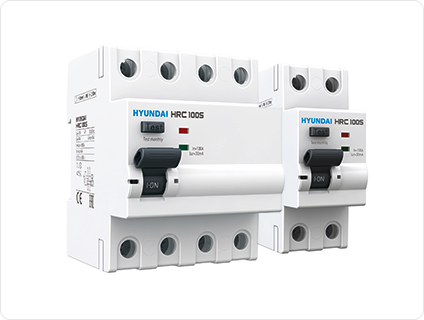

  • HRC100S 2P, 4P

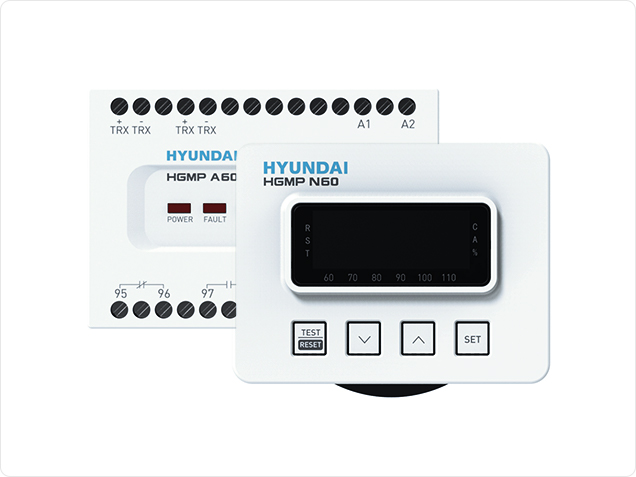

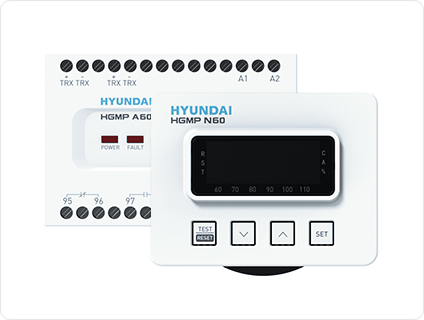

  • HGMP TYPE 모터보호계전기
