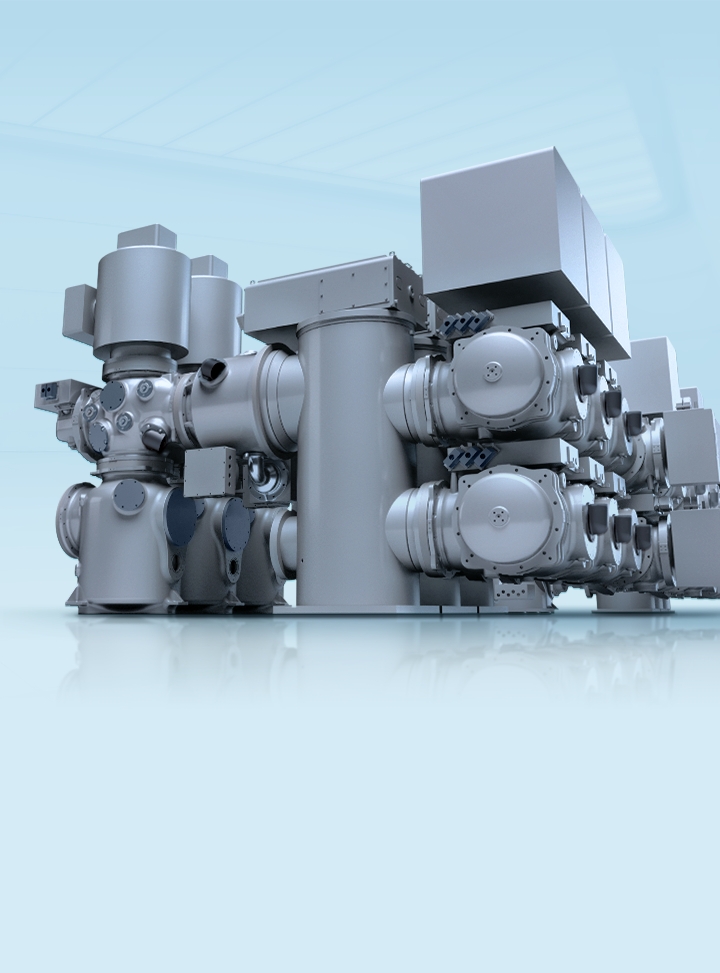

초고압 차단기

HD현대일렉트릭은 1984년 고압 차단기 사업을 시작하여 30여 년간 국내 선두업체의 지위를 유지하며 전세계 40여 개국에 제품을 공급해 왔습니다. 안정적인 생산 설비와 독보적 설계 기술로 국내 최대 전압인 800kV까지 제작 가능하며, 뛰어난 기술력을 다수의 국제공인 시험기관에서 인증받아 국내외 GIS 시장을 선도하고 있습니다.

더 보기

  • 제품 소형화

    절연 및 소호 특성이 탁월한
    SF6 가스 사용으로 협소한 공간에도 설치 가능

  • 고도의 신뢰성 확보

    충전부 밀봉, 부품 외부 차단 및 완벽 보호로 기후 영향에 강함. 오염 방지, 저 전자파

  • 사용자 중심 설계

    컴팩트 설계, 간편 설치, 쉬운 조작 및 모니터링, 간단하고 체계적인 유지 보수, 긴 수명

제품 사양

  • 72.5 SP
    정격전압(kVrms) 72.5
    정격차단전류(kArms) 20
    정격전류(Arms) 2000*
    정격주파수(Hz) 60
    상용주파내전압(kVrms) 140
    뇌임펄스내전압(kVpeak) 325
    개폐임펄스내전압(kVpeak) -
    정격가스압력(MPa) 0.5/0.3
  • 72.5 SP
    정격전압(kVrms) 72.5
    정격차단전류(kArms) 31.5
    정격전류(Arms) 2000*
    정격주파수(Hz) 50/60
    상용주파내전압(kVrms) 140
    뇌임펄스내전압(kVpeak) 325
    개폐임펄스내전압(kVpeak) -
    정격가스압력(MPa) 0.6/0.4
  • 72.5 SP
    정격전압(kVrms) 72.5
    정격차단전류(kArms) 31.5
    정격전류(Arms) 2000*
    정격주파수(Hz) 50/60
    상용주파내전압(kVrms) 140/160
    뇌임펄스내전압(kVpeak) 325/350
    개폐임펄스내전압(kVpeak) -
    정격가스압력(MPa) 0.6/0.4
  • 72.5 SP
    정격전압(kVrms) 72.5
    정격차단전류(kArms) 31.5
    정격전류(Arms) 2000*
    정격주파수(Hz) 50/60
    상용주파내전압(kVrms) 140
    뇌임펄스내전압(kVpeak) 325
    개폐임펄스내전압(kVpeak) -
    정격가스압력(MPa) 0.6/0.4

  • 145 SP-1 / 145 SP-3
    정격전압(kVrms) 145
    정격차단전류(kArms) 40
    정격전류(Arms) 3,150
    정격주파수(Hz) 50/60
    상용주파내전압(kVrms) 275
    뇌임펄스내전압(kVpeak) 650
    개폐임펄스내전압(kVpeak) -
    정격가스압력(MPa) 0.6/0.4

  • 170 SR
    정격전압(kVrms) 170
    정격차단전류(kArms) up to 50
    정격전류(Arms) 2,000/3,000/4,000
    정격주파수(Hz) 50/60
    상용주파내전압(kVrms) 325
    뇌임펄스내전압(kVpeak) 750
    개폐임펄스내전압(kVpeak) -
    정격가스압력(MPa) 0.6/0.4
  • 170 SR(각상구동 CB)
    정격전압(kVrms) 170
    정격차단전류(kArms) 40
    정격전류(Arms) 2,000/3,150
    정격주파수(Hz) 50
    상용주파내전압(kVrms) 325
    뇌임펄스내전압(kVpeak) 750
    개폐임펄스내전압(kVpeak) -
    정격가스압력(MPa) 0.6/0.4

  • 300 SR
    정격전압(kVrms) 245
    정격차단전류(kArms) 50/63
    정격전류(Arms) 4,000
    정격주파수(Hz) 50/60
    상용주파내전압(kVrms) 460
    뇌임펄스내전압(kVpeak) 1,050
    개폐임펄스내전압(kVpeak) 850
    정격가스압력(MPa) 0.6/0.5

  • 362 SL
    정격전압(kVrms) 362
    정격차단전류(kArms) 40
    정격전류(Arms) 4,000
    정격주파수(Hz) 60
    상용주파내전압(kVrms) 450
    뇌임펄스내전압(kVpeak) 1,175
    개폐임펄스내전압(kVpeak) 950
    정격가스압력(MPa) 0.6/0.5
  • 362 SR
    정격전압(kVrms) 362
    정격차단전류(kArms) 50
    정격전류(Arms) 4,000
    정격주파수(Hz) 60
    상용주파내전압(kVrms) 450
    뇌임펄스내전압(kVpeak) 1,175
    개폐임펄스내전압(kVpeak) 950
    정격가스압력(MPa) 0.6/0.5
  • 362 SU
    정격전압(kVrms) 362
    정격차단전류(kArms) 63
    정격전류(Arms) 8,000
    정격주파수(Hz) 60
    상용주파내전압(kVrms) 450
    뇌임펄스내전압(kVpeak) 1,175
    개폐임펄스내전압(kVpeak) 950
    정격가스압력(MPa) 0.7/0.4, 0.5

  • 550 SR
    정격전압(kVrms) 420/550
    정격차단전류(kArms) 63
    정격전류(Arms) 4,000
    정격주파수(Hz) 50/60
    상용주파내전압(kVrms) 650/710
    뇌임펄스내전압(kVpeak) 1,425/1,550
    개폐임펄스내전압(kVpeak) 1,050/1,175
    정격가스압력(MPa) 0.7/0.45

  • 800 SR
    정격전압(kVrms) 800
    정격차단전류(kArms) 50
    정격전류(Arms) 8,000
    정격주파수(Hz) 50/60
    상용주파내전압(kVrms) 830
    뇌임펄스내전압(kVpeak) 2,250
    개폐임펄스내전압(kVpeak) 1,425
    정격가스압력(MPa) 0.7/0.4

규격 및 인증현황

전 계급의 GIS는 신뢰성이 높은 국제공인시험기관(KEMA, CESI, KERI, etc)의 인증을 받은 제품입니다. HD현대일렉트릭 고압차단기 전 모델은 국제공인시험기관의 인증을 받았습니다.

  • KEMA

  • CESI

  • KERI

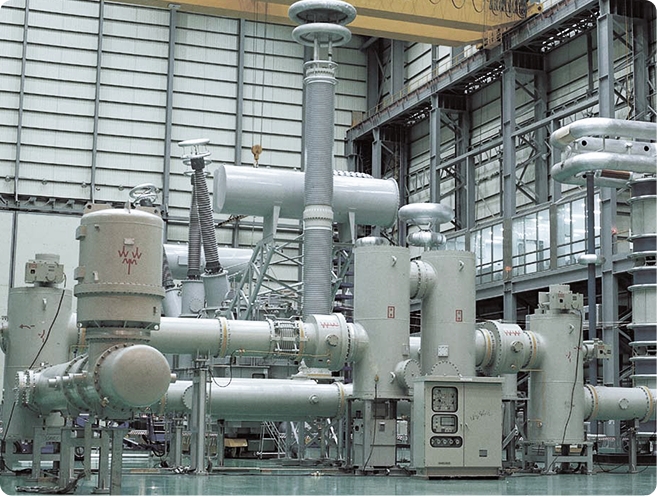

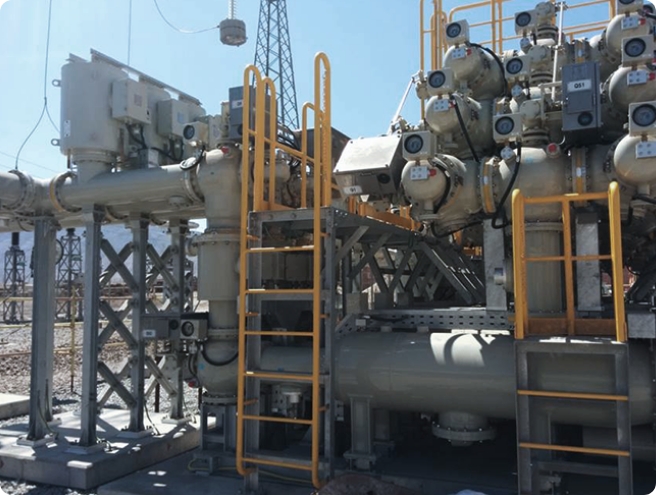

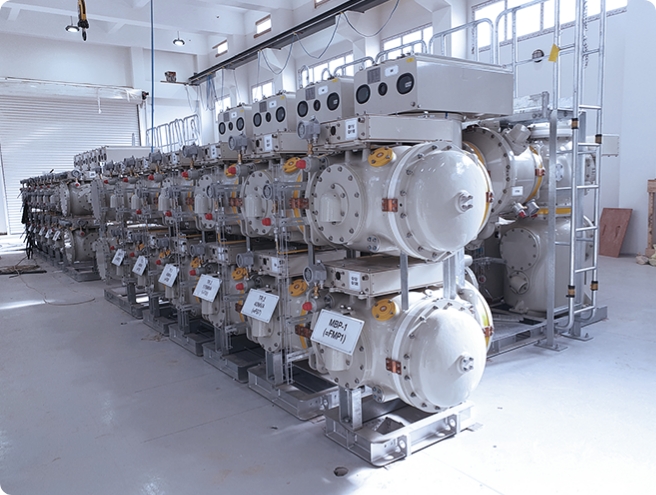

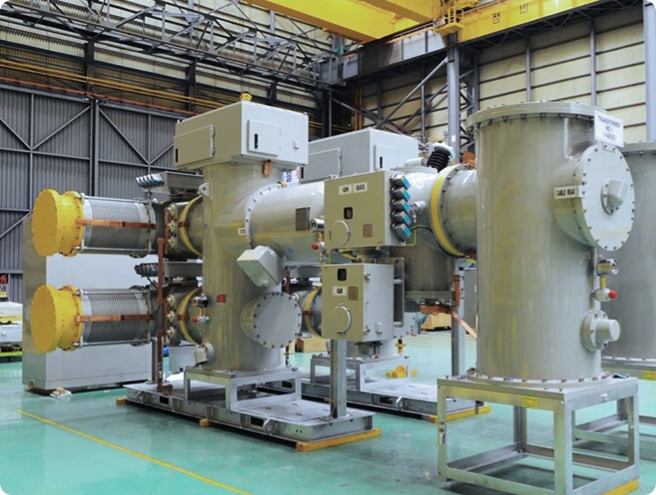

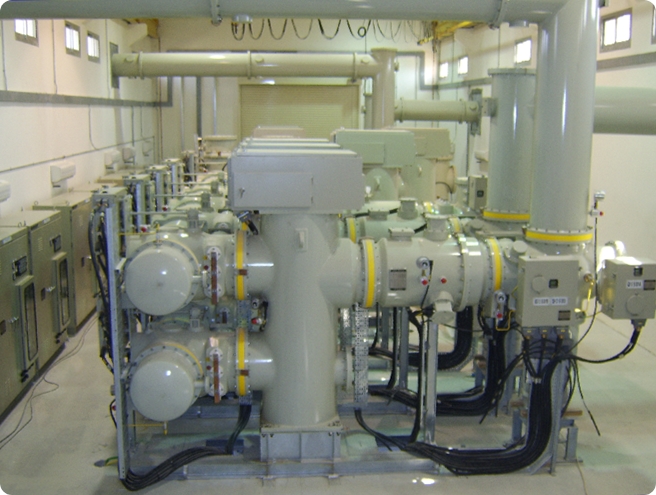

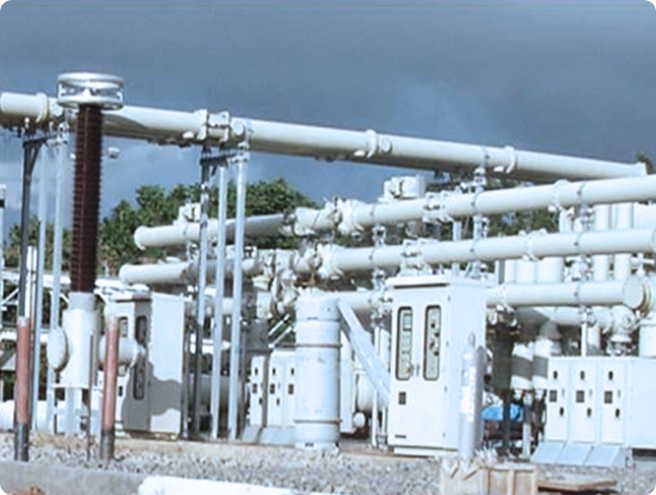

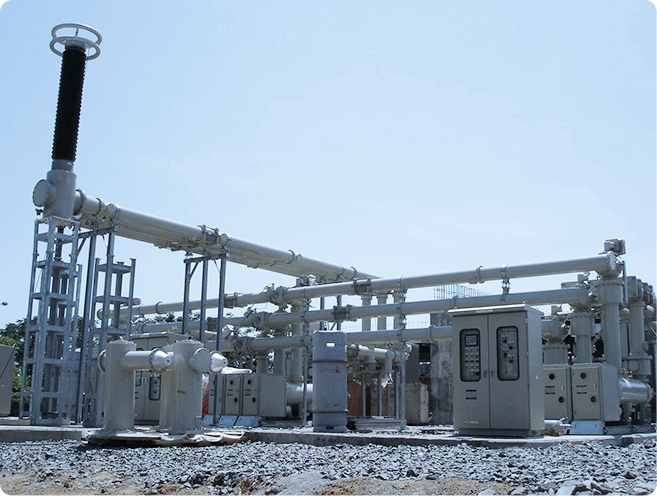

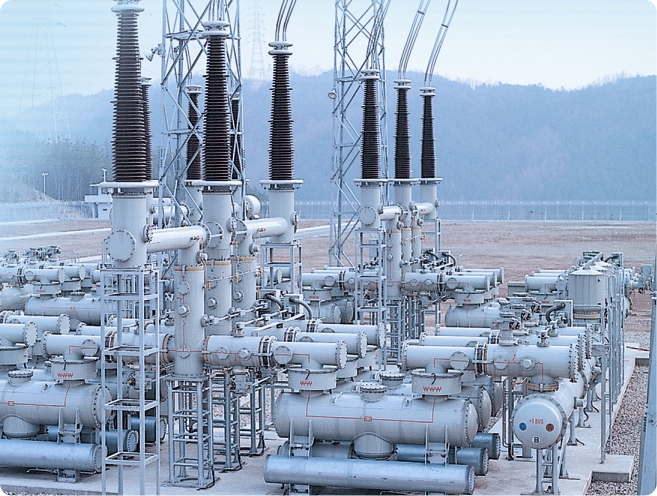

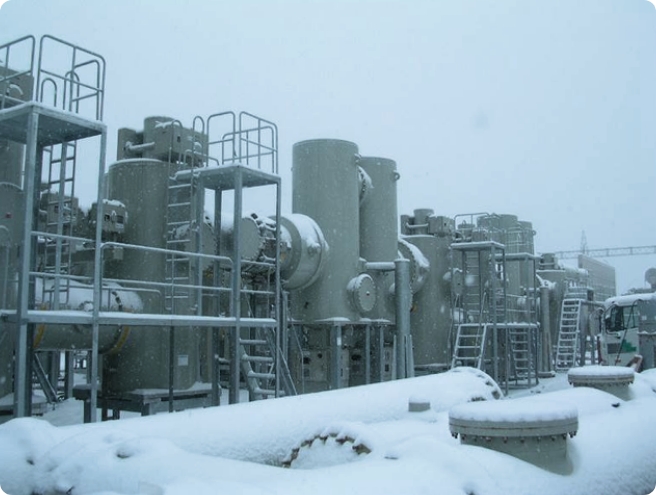

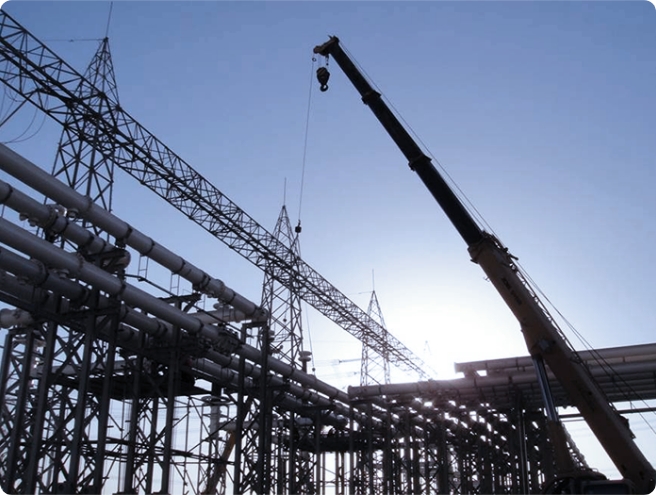

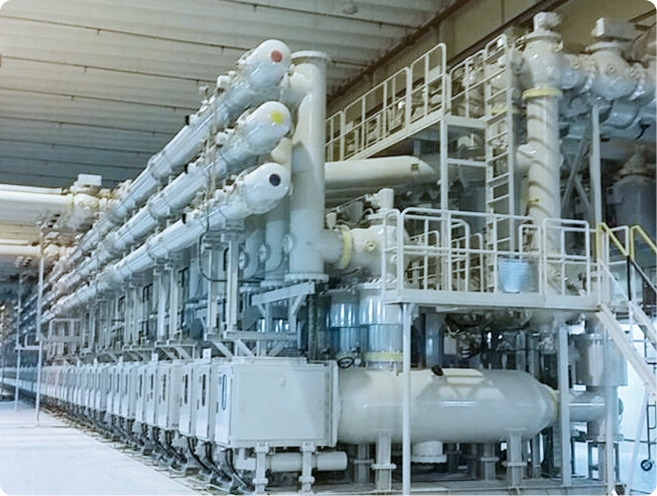

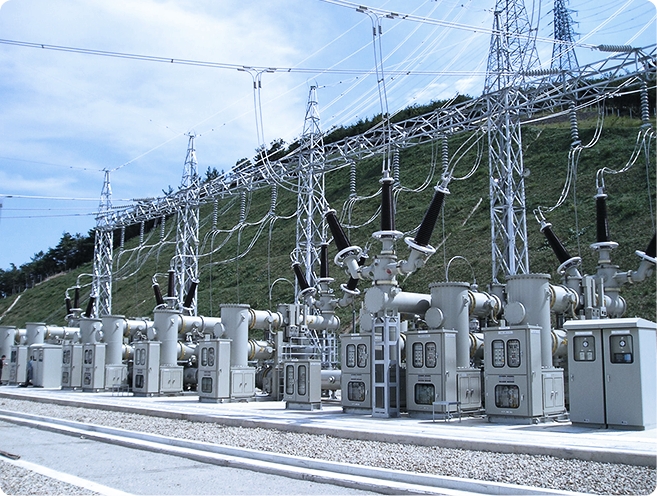

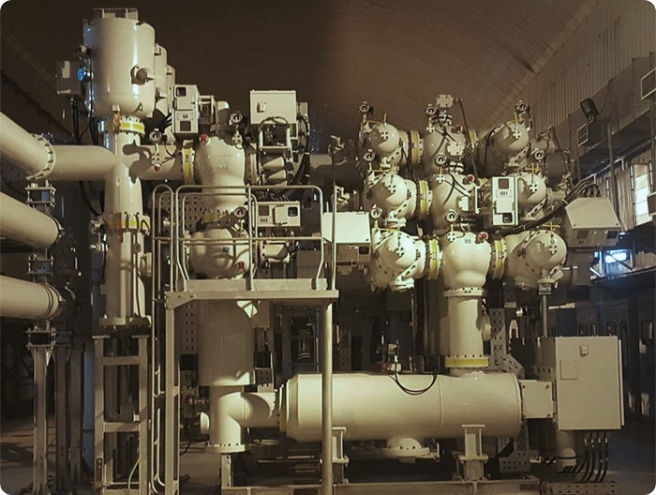

제품 사진

Ras Al Khair PP(Saudi Arabia) : 420kV 63kA 4000A

Kashang 245kV S/S(India) : 245kV 40kA 2000A

Mabella 132kV S/S(Oman) : 145kV 40kL 2000A

India Automobile Plant (India) : 245kV 125MVA TR

Cochrane CFPP(Chile) : 245kV 50kA 4000A

Shintaebaek(Korea) 765kV S/S : 800kV 50kA 8000A
