HD현대일렉트릭은 1977년 배전반 사업을 시작한 이래로 각종 빌딩부터 플랜트, 원자력 발전소에 이르기까지 국내 산업플랜트 시장에서 최대의 납품 실적을 보유하고 있습니다. IEC, ANSI, NEMA, BS, IEEE 등 산업 표준에 따라 검증되었으며 특히 배전, 보호, 측정, 제어 및 통신 분야에서 최상의 솔루션을 제공합니다.
더 보기
제품 사양
-
HMGS-G11 적용규격 IEC 62271-200 정격전압 ~ 24kV 정격전류 ≤ 2,000A 차단용량 25kA/3 s -
HMGS-G30 적용규격 IEC 62271-200 정격전압 ~36kV 정격전류 ≤ 2,000A 차단용량 31.5kA/3 s -
HMGS-G81 적용규격 IEC 62271-200 정격전압 ~36(40.5kV) 정격전류 ≤ 4,000A 차단용량 40kA/3 s -
HMGS-G82 적용규격 IEEE C37.100 정격전압 ~ 38kV 정격전류 ≤ 2,500A 차단용량 40kA/3 s
-
HMGS-G11 적용규격 IEC62271-200 정격전압 24/12kV 정격전류 200A 차단용량 21kA/3s -
HRS-LLF 적용규격 IEC62271-200 정격전압 24/12kV 정격전류 630A 차단용량 21 kA/3 s -
HRS-L(LBS) 적용규격 IEC62271-200 정격전압 7.2/12kV 정격전류 630A 차단용량 21kA/3s -
HRS-F(Fused LBS) 적용규격 IEC62271-200 정격전압 7.2/12kV 정격전류 630A 차단용량 21kA/3s -
HRS-V(CB) 적용규격 IEC62271-200 정격전압 7.2/12kV 정격전류 630A 차단용량 21kA/3s
-
36/38kV(HMS-N36) 적용규격 IEC62271-200 정격전압 36kV 정격전류 1,250/2,000/2,500/3,150A 차단용량 ~ 31.5kA/3s -
36/38kV(HMS-A38) 적용규격 ANSI/IEEE C37.20.2 정격전압 38kV 정격전류 1,200/2,000/3,000A 차단용량 ~ 40kA/3s -
24kV(HMS-N24) 적용규격 IEC 62271-200 정격전압 24kV 정격전류 1,25/2,000/2,500/3,150A 차단용량 ~ 31.5kA/3s 특징 체적축소형 -
17.5kV(HMS-N17.5) 적용규격 IEC 62271-200 정격전압 17.5kV 정격전류 1,250/2,000/3,150/4,000A 차단용량 ~ 40kA/3s 특징 일반형 -
17.5kV(HMS-N17.5C) 적용규격 IEC 62271-200 정격전압 17.5kV 정격전류 1,250/2,000/3,150/4,000A 차단용량 ~ 50kA/3s 특징 체적축소형 -
17.5kV(HMS-A15) 적용규격 ANSI/IEEE C37.20.2 정격전압 15kV 정격전류 1,200/2,000/3,000A 차단용량 ~ 40kA/3s 특징 2단 적재형 -
12 kV(HMS-N12) 적용규격 IEC 62271-200 정격전압 12kV 정격전류 1,250/2,000/3,150/4,000A 차단용량 ~ 50kA/3s 특징 - -
12 kV(HMS-N12C) 적용규격 IEC 62271-200 정격전압 12kV 정격전류 1,250/2,000/3,150/4,000A 차단용량 ~ 50kA/3s 특징 체적축소형 -
7.2kV 이하(HMS-N7.2) 적용규격 IEC 62271-200 정격전압 7.2kV 정격전류 1,250/2,000/3,150/4,000A 차단용량 ~ 50kA/3s 특징 - -
7.2kV 이하(HMS-N7.2D) 적용규격 IEC 62271-200 정격전압 7.2kV 정격전류 1,250/2,500A 차단용량 ~ 40kA/3s 특징 - -
7.2kV 이하(HMS-A5) 적용규격 ANSI/IEEE C37.20.2 정격전압 4.76kV 정격전류 1,200/2,000/3,000A 차단용량 ~ 50kA/3s 특징 2단 적재형
-
HMS-112 적용규격 ANSI/IEEE C37.20.2 정격전압 15 정격전류 1,200/2,000/3,000A 차단용량 ~ 40kA/3s 특징 2단 적재형 -
HMS-112 적용규격 정격전압 4.76kV 정격전류 1,200/2,000/3,000/4,000A 차단용량 ~ 50kA/3s 특징 2단 적재형
-
일반배전반(Metal-Enclosed) 모델명 HLS-LV 적용규격 IEC 60439, 60144 정격전압 ~ 660V, 50 to 60Hz 정격전류 ~ 5,000A 차단용량 ~ 85kA/1s 특징 3단 적재가능 -
MCC열반형 모델명 H8PU-L1 적용규격 IEC 60439, 60144 정격전압 ~ 660V, 50 to 60Hz 정격전류 ~ 4,000A 차단용량 ~ 80kA/1s 특징 2단 적재가능 -
Load Center 모델명 HLS-LC 적용규격 ANSI C37.20.1, C37.50 & C37.51 정격전압 ~ 440V, 50/60Hz 정격전류 800/1,600/2,000/3,000/4,000A 차단용량 ~ 50kA/1s 특징 3단 적재가능
-
HiMCC 적용규격 IEC 61439-1.2 정격전압 ~ 660V, 50/60Hz 정격전류 ~ 5,000A 차단용량 up to 100kA/1s 특징 1 panel에 최대 20unit 적용 가능 -
H8PU-S1 적용규격 IEC 60439, 60144 정격전압 ~ 660V, 50 to 60Hz 정격전류 ~ 4,000A 차단용량 ~ 80 kA/1 s 특징 저압배전반(H8PU-L1)과 열반하여 구성 가능 -
H5600 적용규격 ANSI C37.20.1/NEMA ICS 2-322 정격전압 ~ 660V 정격전류 ~ 3,000A 차단용량 ~ 100kA/1s 특징 1Panel에 최대 6unit 적용 가능
BUSDUCT(BUSDUCT)
| 공칭전압(V) | 연속정격 전류(A) | 단시간 전류(A) | 절연전압(kV) | 도체온도상승 (주위온도40℃기준) |
|
|---|---|---|---|---|---|
| 상용주파내 전압(1분) | 충격전압(BIL) | ||||
| 690 | 600 ~ 1,600 2,000 ~ 3,000 4,000 ~ 5,000 |
75 ~ 150 | 2.2 | - | 65 |
| 7,200 | 1,200 ~ 4,000 | 19 ~ 78 | 20 | 60 | 65 |
| 12,000 | 1,200 ~ 4,000 | 19 ~ 78 | 28 | 75 | 65 |
| 17,500 | 1,200 ~ 4,000 | 19 ~ 78 | 36 | 95 | 65 |
| 24,000 | 1,200 ~ 4,000 | 19 ~ 78 | 50 | 125 | 65 |
| 36,000 | 2,000 ~ 3,000 | 58 | 75 | 170 | 65 |
-
BUSDUCT(BUSWAY) 정격전압 AC 690V 정격전류 600 ~ 5,000A 상 및 선수 3상 3선, 3상 4선, 단상 3선 주파수 50/60Hz
규격 및 인증현황
- NEMA-TR1
- CESI
- KERI
- IEC
- GOST
- TRCU
- LAPEM
제품 사진

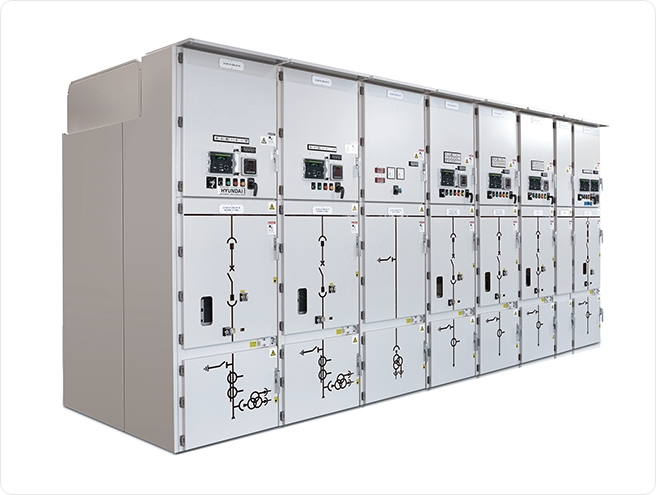

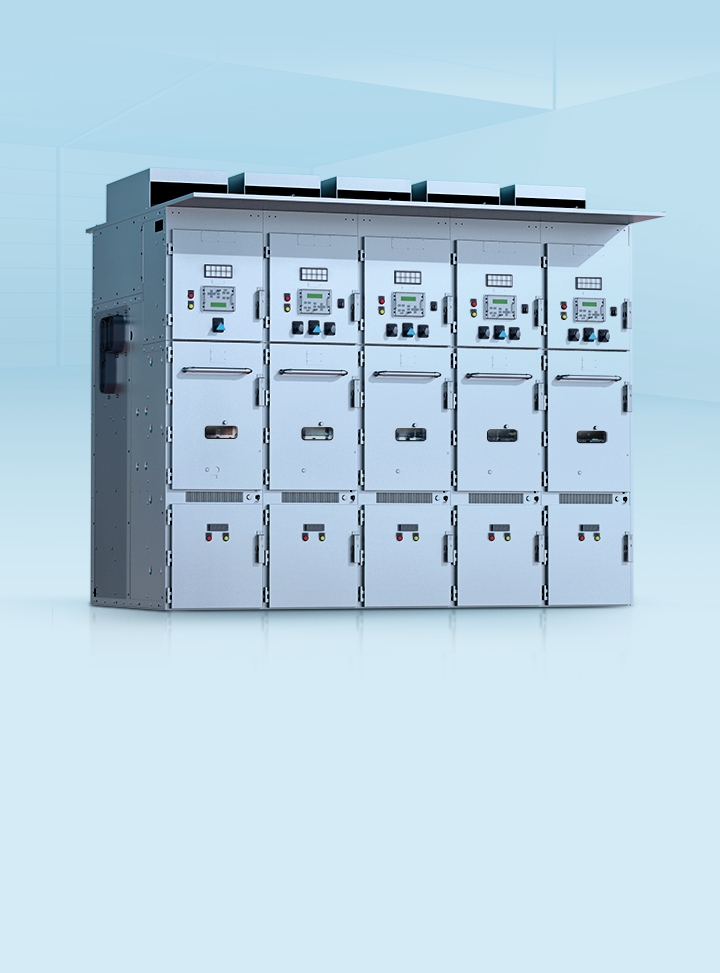

큐비클 가스절연배전반 (C GIS)

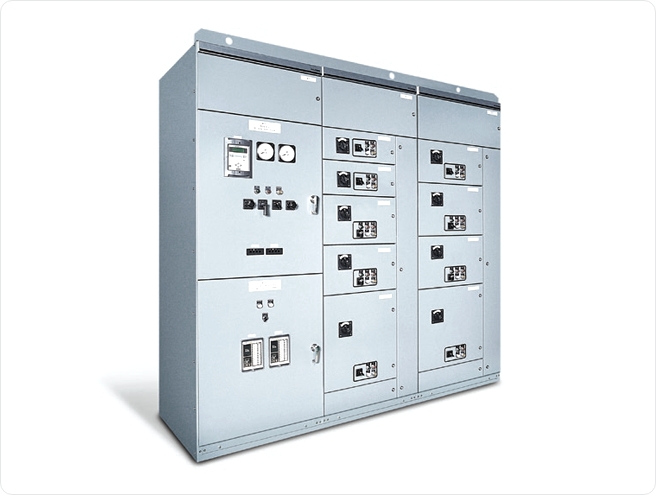

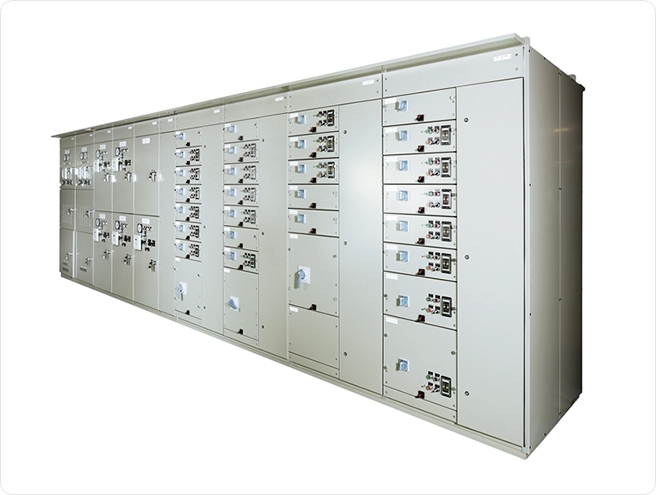

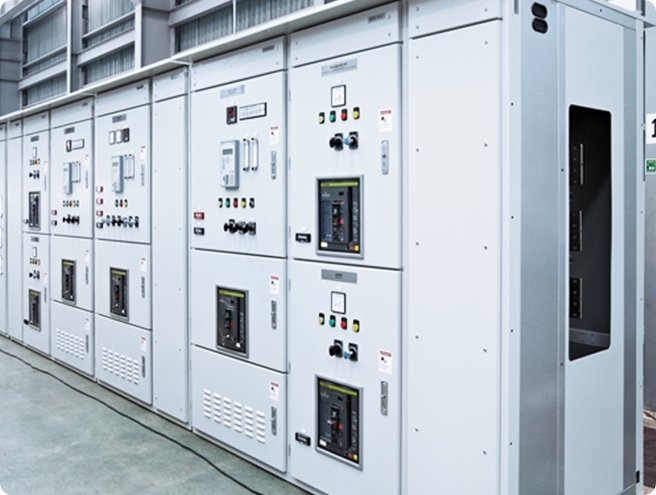

저압반(Metal Enclosed)

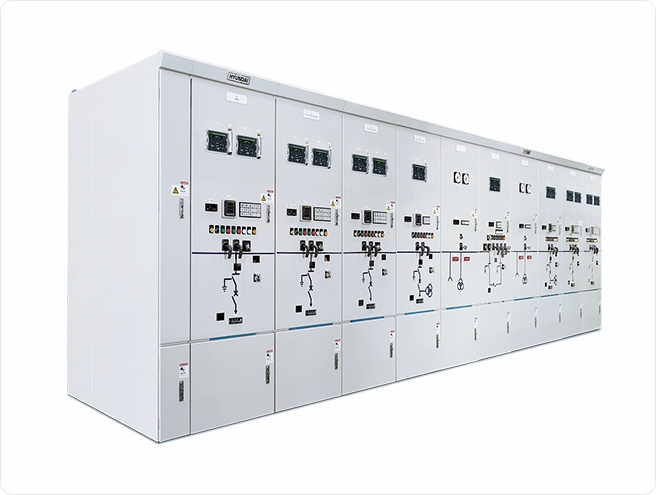

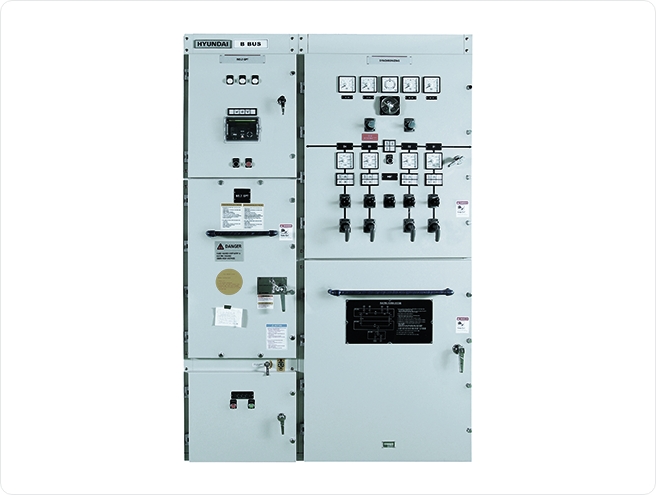

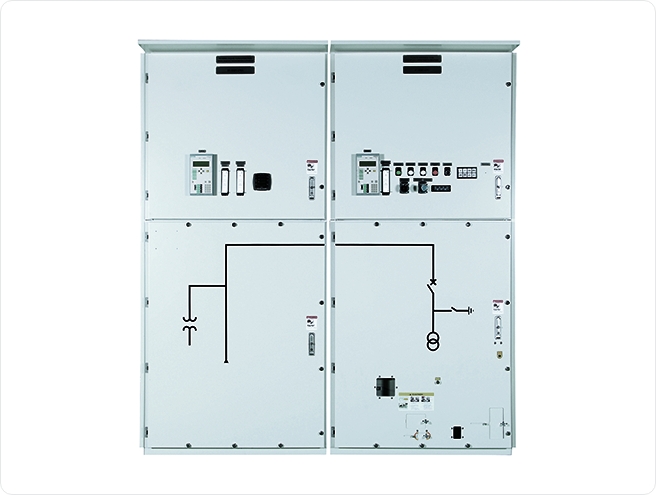

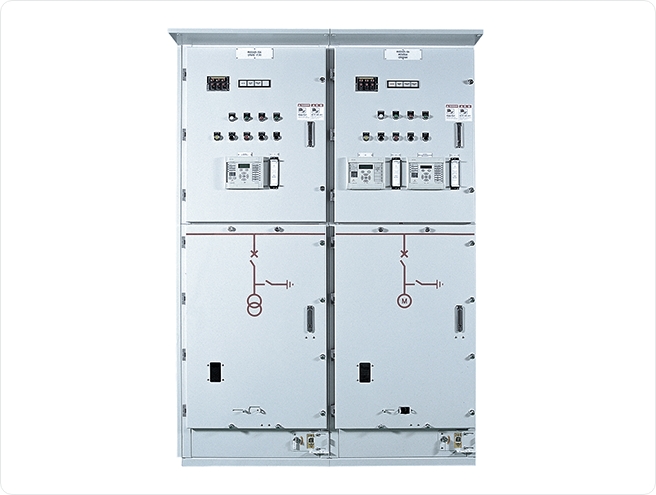

고압반(Metal Cald Switchgear)

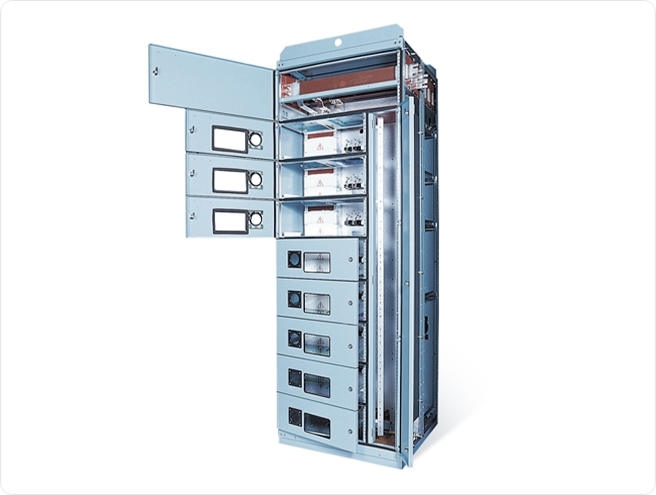

전동기 제어반 HIMCC

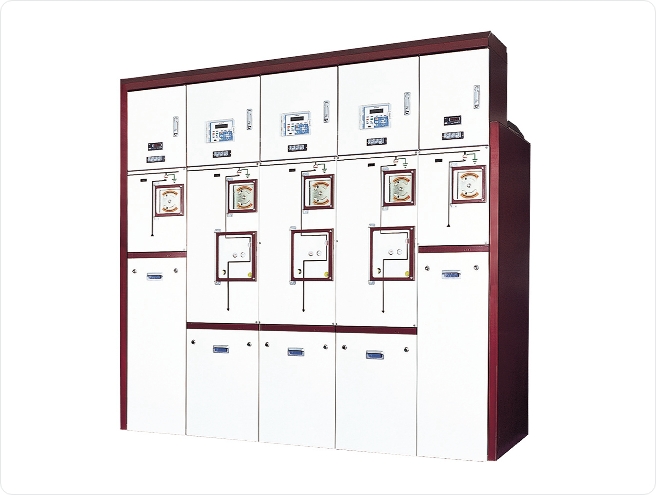

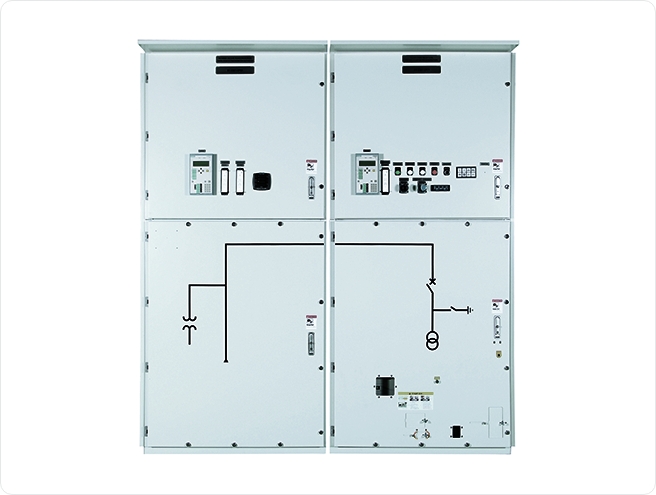

유닛형 가스절연배전반(RMU)
전동기 제어반 H8PU S1
